焦炭是煙煤在隔絕空氣的條件下，加熱到950—1050℃，經過干燥、熱解、熔融、粘結、固化、收縮等階段最終制成的。它主要用于高爐冶煉、鑄造和氣化，對焦炭的烘干可采用焦炭烘干機進行。焦炭烘干機適用于各種爐前焦粒、焦粉的水分處理，該機器是針對煉焦煤的情況研發而成的，是對焦炭進行烘干處理的專業設備，并且該設備技術先進、成熟、可靠，大大降低了勞動強度，節約成本，清潔生產，減少環境污染等。
工作原理
烘干焦炭所用的熱載體在熱風爐內制備，由鼓風機經過風管送入的空氣和煤氣管輸送的煤氣在燃燒器內混合后燃燒，產生的熱載體送入焦炭烘干機滾筒內，與焦炭相互接觸，蒸發掉焦炭中的水分。加熱后的廢氣經排料箱，風管進入一次旋風除塵器，回收粉煤，初步凈化后的氣體由引風機送至濕式除塵器進一步凈化，最后潔凈的廢氣排入大氣。物料從較高的一端進入滾筒內，隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端經皮帶機或螺旋輸送機送出，完成物料的烘干工作。
焦炭烘干機性能優勢
工作可靠，成品質量好
筒體表面散熱損失較小，避免或減少了筒體內壁粘料問題，干燥后的產品不增灰。
可適用于多種物料
可應用于各種膏狀、顆粒狀、粉狀物料的烘干，尤其適用于烘干細粒及水含量高的粘濕物料。
結構升級
改進揚料板，使物料與熱載體充分接觸，改善對流傳熱效果。
導料裝置結構合理
先進的導料裝置，使物料能夠順利導入滾筒內，運行更加安全可靠。

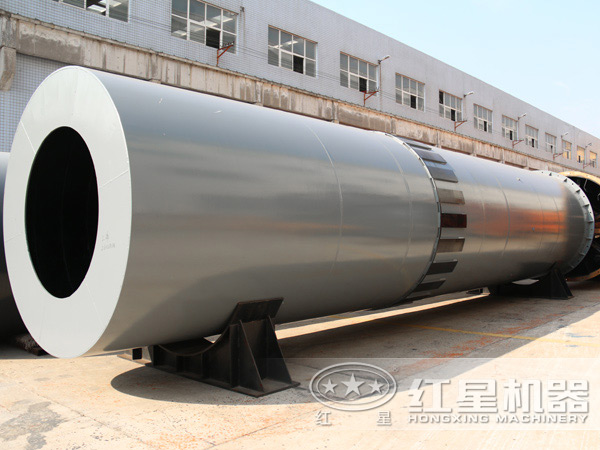

產品內部圖
技術參數
| 規格 （直徑×長度） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
